管殼式換熱器具體形式劃分

      在管殼式換熱器內，由于管內外流體溫度不同，殼體和管束的溫度也不同。如兩者溫差很大，換熱器內部將出現很大的熱應力，可能使管子彎曲，斷裂或從管板上松脫。因此，當管束和殼體溫度差超過50℃時，應采取適當?shù)臏夭钛a償措施，消除或減小熱應力。根據所采取的溫差補償措施，換熱器可分為以下幾種主要型式。

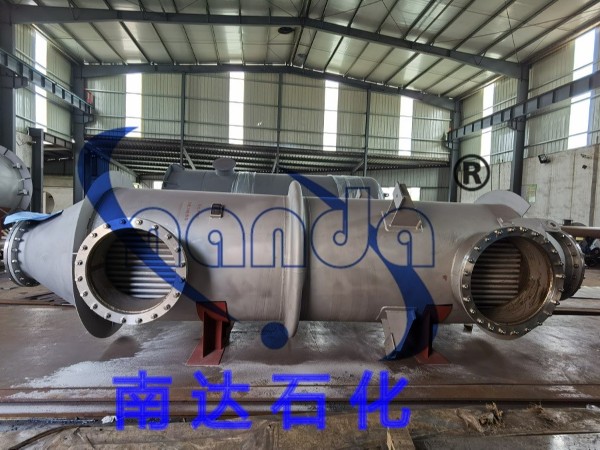

(1) 固定管板式
當冷、熱流體溫差不大時，可采用固定管板即兩端管板與殼體制成一體的結構型式(圖6-48)。這種換熱器結構簡單成本低，但殼程清洗困難，要求管外流體必須是潔凈而不易結垢的。當溫差稍大而殼體內壓力又不太高時，可在殼體壁上安裝膨脹節以減小熱應力。
(2) 浮頭式換熱器
這種換熱器中兩端的管板有一端可以沿軸向自由浮動(圖6-51)，這種結構不但完全消除了熱應力，而且整個管束可從殼體中抽出，便于清洗和檢修。因此，浮頭式換熱器是應用較多的一種結構型式，盡管其結構比較復雜、造價亦較高。我國生產的浮頭式換熱器有兩種型式。管束采用Ф19×2 的管子，管中心距為25mm；管束采用Φ25×2.5 的管子，管中心距為32mm。管子可按正三角形或正方形排列。
(3) U 型管式換熱器
U 型管式換熱器的每根換熱管都彎成U 型，進出口分別安裝在同一管板的兩側，封頭以隔板分成兩室(圖6-52)。這樣，每根管子皆可自由伸縮，而與外殼無關。在結構上U 型管式換熱器比浮頭式簡單，但管程不易清洗，只適用于潔凈而不易結垢的流體，如高壓氣體的換熱。

       以上所述為目前工業常遇的換熱設備。隨著工業的發展，各種高效省材的換熱器不斷出現。
