細數管殼式換熱器的內部構造

管殼式換熱器是一種經典的間壁式換熱器類型，它可以實現封閉殼體中以管束作為傳熱面進行換熱的效能。區別于其他類型的換熱器，管殼式換熱器有著簡單可靠的內部構造，能夠很好地在各種高溫高壓環境下工作，因而有著廣泛的應用。

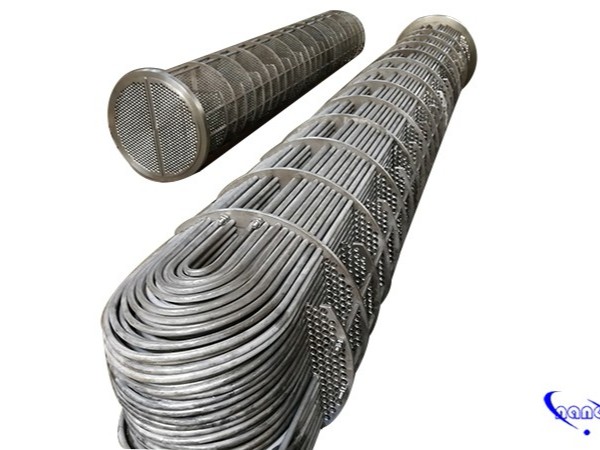

管殼式換熱器的結構是分明的，主要由折流板、殼體、管箱、管板等核心部件構成。在殼體的造型設計上多以圓筒形為主，殼體之內安裝有規整的管束，而管束的兩端被加固在管板之上。流體流道的設計是整個換熱器的關鍵，流道分為管內和管外兩種，分別被稱為管程和殼程流體。

管殼式換熱器殼程流體的熱傳導能力是十分重要的，可以通過在殼體內部安裝擋板的方式來解決。擋板能有效地提高流體的流速；而換熱管板的排列方式也極為重要，可據實際需要，來選擇正方形或者等邊三角形的排列方式。
